钢格栅板

安平县盛鼎钢板网 钢格板厂
(洪鼎丝网制品有限公司)

电话:0318-7026598
          13903183932
          15373182888

业务一部:0318-7800688
                 15373181859

业务二部:0318-8559222
                 15373181359
地 址:河北省安平县南环西路二粮库对过

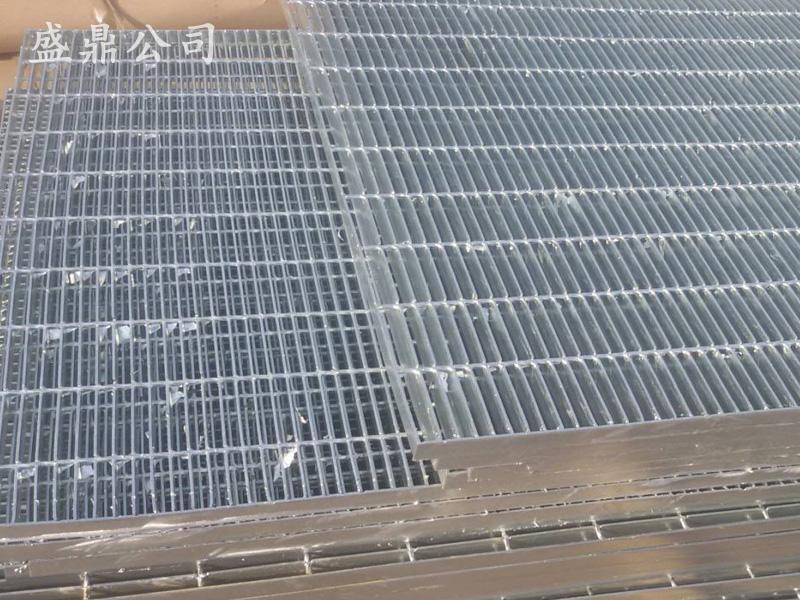

钢格栅板也叫钢格板是由负载扁钢和横杆按一定间距经纬排列,在高压电阻焊机上焊接而成原板,经切割、切口、开孔、包边等工序深加工而成客户要求的成品。其特点为:高强度,轻结构:牢固的网格压焊结构使其具有高承载,结构轻,便于吊装等特点;外形美观,经久耐用:热浸锌表面处理使其具有相当好的防腐能力,表面光泽美观;通风、采光、散热、防爆、防滑性能好;防积污物。广泛应用于石油化工、电厂、水厂、污水处理厂、市政工程、环卫工程等领域的平台、走道、栈桥、沟盖、井盖、梯子、围栏、护栏等。

1.承载扁钢 bearing bar:承受主要荷载的扁钢。

2.横杆 cross bar:固定于负载扁钢上的扭绞方钢、圆钢或扁钢等。

4.承载扁钢中心间距 bearing bar centers:相邻的两条承载扁钢中心到中心之间的距离。

8.钢格板长度length:平行于承载扁钢方向的钢格板最大尺寸,称为钢格板的长度 (L)。

9.钢格板宽度 width:垂直于承载扁钢方向的钢格板最大尺寸,称为钢格板的宽度 (W)。

产品构造:压焊钢格板在承载扁钢和横杆的每个交点处,通过压力电阻焊固定的钢格板,称为压焊钢格板。压焊钢格板的横杆通常采用扭绞方钢。

◆钢格板的面积计算

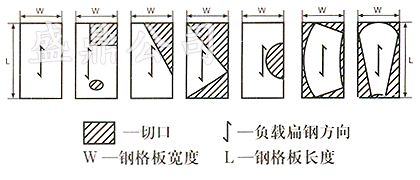

钢格板的面积计算:没有图纸、按客户尺寸加工的,面积为实际交付钢格板的数量乘以宽度和长度的总和,它包含开孔和切口部分;提供图纸代为客户进行钢格板平面设计,面积按图纸上总的外围尺寸计算,它包含开孔和切口部分;对于异形钢格板,如三角形、梯形、扇形为宽(W)×长(L),不扣除切口部分。

◆ 钢格板以平方米计价,梯踏板按件计价,水沟盖按套计价,安装夹按套计价。

◆ 钢格板面积按毛面积计价,即按最大外围尺寸尺寸计算,包含开孔和缺口。

钢格板制作方法(点击查看钢格板产品的结构图)

压焊钢格板是由负荷扁钢和横杆按一定间距经纬排列,采用200吨液压电阴焊自动化设备焊接成原板,经切割、开孔、包边等工序加工而成客户要求的产品。

受荷扁钢间距:两相邻受荷扁钢的中心距,常用30MM,40MM两种。

横杆间距:两相邻横杆的中心距通常为:50MM,100MM两种,特殊规格可按户要求定做。

钢格板的产品特点:

1、高强度、轻结构

2、防腐能力强、经久耐用

3、外形美观、表面亮泽

4、不积污物、不积雨雪、不积水、自清洁、易于维护

5、通风、采光、散热、防滑、防爆性能好

6、便于安装和拆卸

广泛用于石油化工、电力、自来水、污水处理、造船、自走式停车场、市政工程、环卫工程等领域的平台、走道、栈桥、沟盖、井盖,梯子、围栏等。

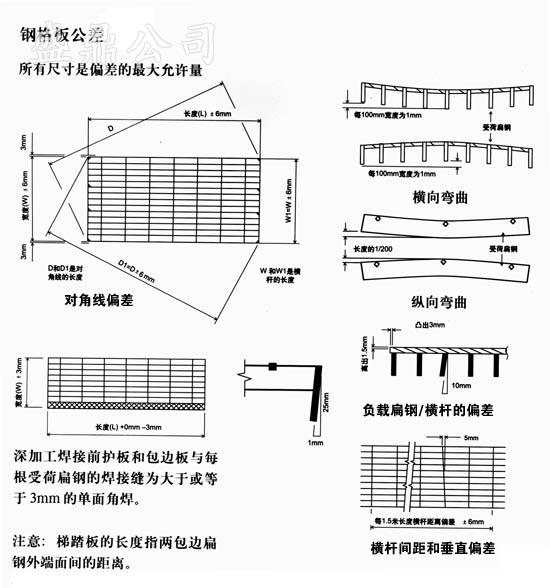

钢格板制造公差

钢格板的设计要求

1、根据使用条件(承载值及安装跨度),从“安全负荷载与跨距及挠度关系表”中选用钢格板型号。

2、平台走道的设计要求:

钢格板平台承受设计荷载时,其变形挠度不能大于跨距的1/00,平台走道最大不能超过10mm,除满足上述要求外,所有平台都应符合下列规定:

a、设计荷载值X1.5时,钢格板不会产生永久变形

b、设计荷载值X3.0时,钢格板不会产生断裂

c、特殊荷载条件下的设计要求由供需双方共同商定

3、楼梯踏步板的设计要求:

在设计荷载条件下,任意踏步中点变形挠度不能大于其跨距的1/200,最大不能超过6mm,除满足上述要求外,所有踏步板还应符合下列规定:

a、设计荷载值X1.5时,钢格板不会产生永久变形

b、设计荷载值X3.0时,钢格板不会产生断裂

4、排版设计:

a、按公称宽度表优先选用原板宽度,不足原板宽度时,选用与扁钢数目相应的公称宽度值

b、钢格板负载扁方向两端在支撑架上的支撑长度每端不得小于25mm

c、排板间隙:钢格板之间5-10mm,钢格板与相邻结构间10mm

        d、平台(走道)上的钢格板最小宽度300mm

钢格板的表面处理

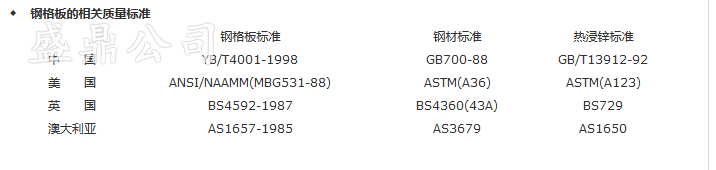

1、 热浸镀锌:热浸镀锌一般在包边工序完成后进行,当负载扁钢厚度不小于5mm时,镀锌后的平均锌层重量不小于610克/平米;当负载扁钢厚度小于5mm时,镀锌后的平均锌层重量不小于460克/平米,镀锌后质量及要求应符合GB/T13912规定。

2、涂漆:根据用户的特殊要求喷涂、刷涂或浸渍。
